Descripción
Presión de disparo— la presión de entrada a la cual se genera la primera indicación de caudal (una corriente regular de burbujas).
Presión de cierre— la presión a la cual no hay ninguna indicación de caudal.
Contrapresión—la presión diferencial entre las presiones de entrada y salida.
Características
- Presiones de servicio hasta 413 bar (6000 psig)
- Presiones de disparo ajustables y fijas
- Variedad de conexiones finales
- Materiales, acero inoxidable 316 y latón
Descripción
Las válvulas Swagelok de la serie CW están procesadas de acuerdo a la especificación Swagelok de Limpieza y Embalaje Especial (SC-11), MS-06-63, para asegurar el cumplimiento de los requisitos de limpieza del producto que se indican en ASTM G93, nivel C.
Características
- El diseño totalmente soldado permite la retención fiable del fluido del sistema.
- El inicio del caudal hacia adelante se da con un diferencial de presión inferior a 0,14 bar (2 psig).
- La válvula cierra con una contrapresión inferior a 0,14 bar (2 psig).
- El cuerpo de acero inox. 316L ofrece una mayor pureza del material.
- Variedad de acabados superficiales en partes húmedas, estándar o de alta pureza.
- Está disponible un proceso especial, según la Swagelok® Especificación de Proceso de Pureza Ultra Alta (SC-01).
- Hay disponibles conexiones finales mediante soldadura de tubo a tope, accesorios VCR® hembra, accesorios VCR macho integrales, accesorios VCR macho giratorios y racores Swagelok
Descripción

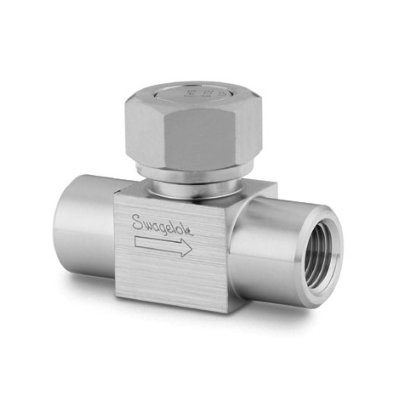

Las válvulas antirretorno por gravedad Swagelok®, limitan el caudal de retorno a presiones de hasta 413 bar (6000 psig) y a temperaturas de hasta 482°C (900°F).
El caudal hacia adelante levanta el obturador y abre la válvula. El caudal invertido asienta el obturador contra el orificio y cierra la válvula.
Este tipo de válvula antirretorno es asistido por gravedad y debe montarse horizontalmente, con la tuerca del bonete hacia arriba.
Características
- Construcción robusta en acero inoxidable
- Coeficiente de caudal de retorno menor que el 0,1 % del coeficiente de caudal hacia adelante
- Ningún muelle o elastómero
- Tamaño compacto
¡Precaución!
No mezcles ni intercambies las piezas con las de otros fabricantes.soluciones integradas
